เขียนแบบเทคนิคเบื้องต้น หน้า192
4 ปีที่ผ่านมา
เขียนแบบเทคนิคเบื้องต้น รหัสวิชา 20100-1001

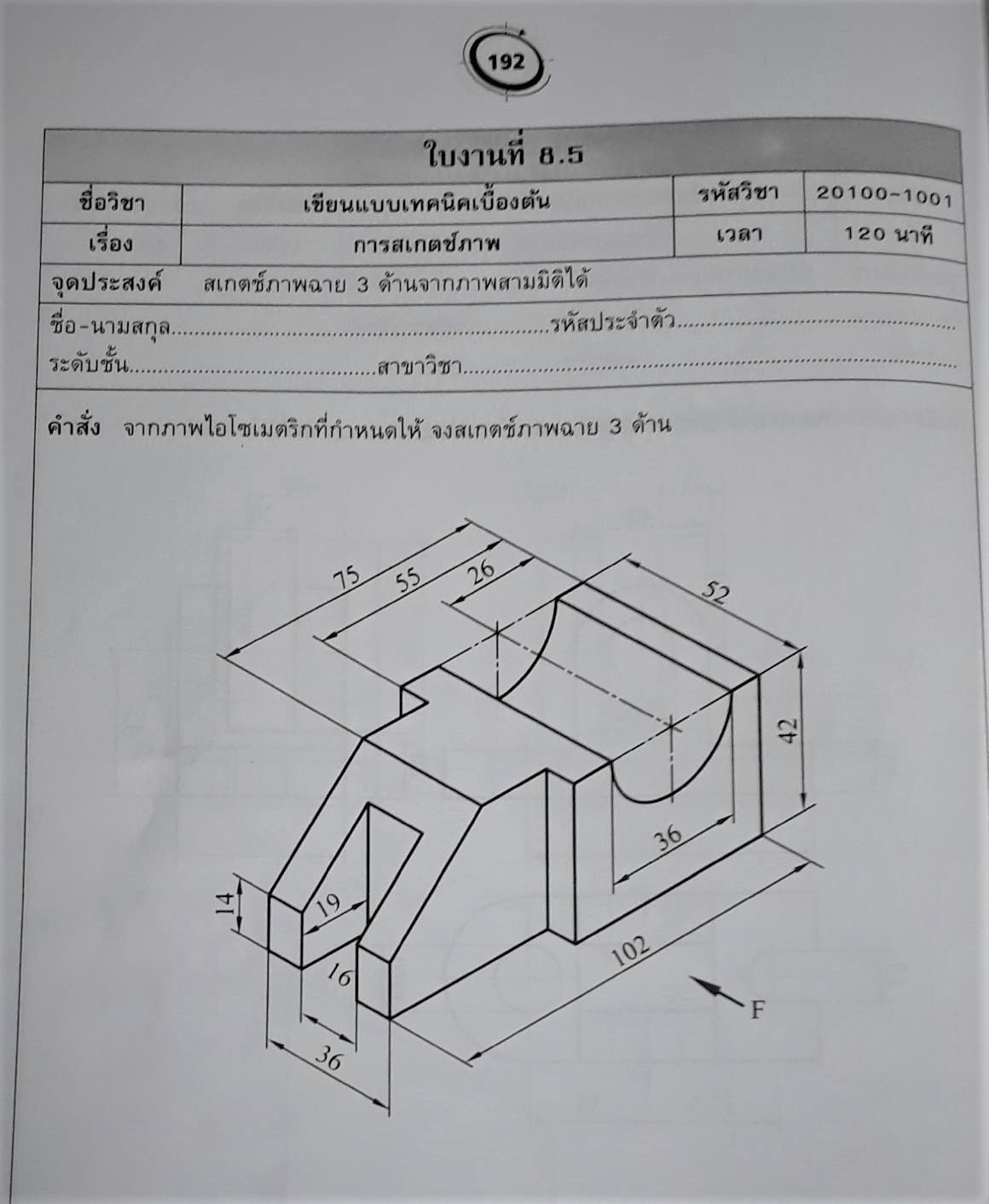

จากหน้าที่ 192 ใบงานที่ 8.5 คำสั่ง จากภาพไอโซเมตริกที่กำหนดให้ จงสเกตซ์ภาพฉาย 3 ด้าน นั้น

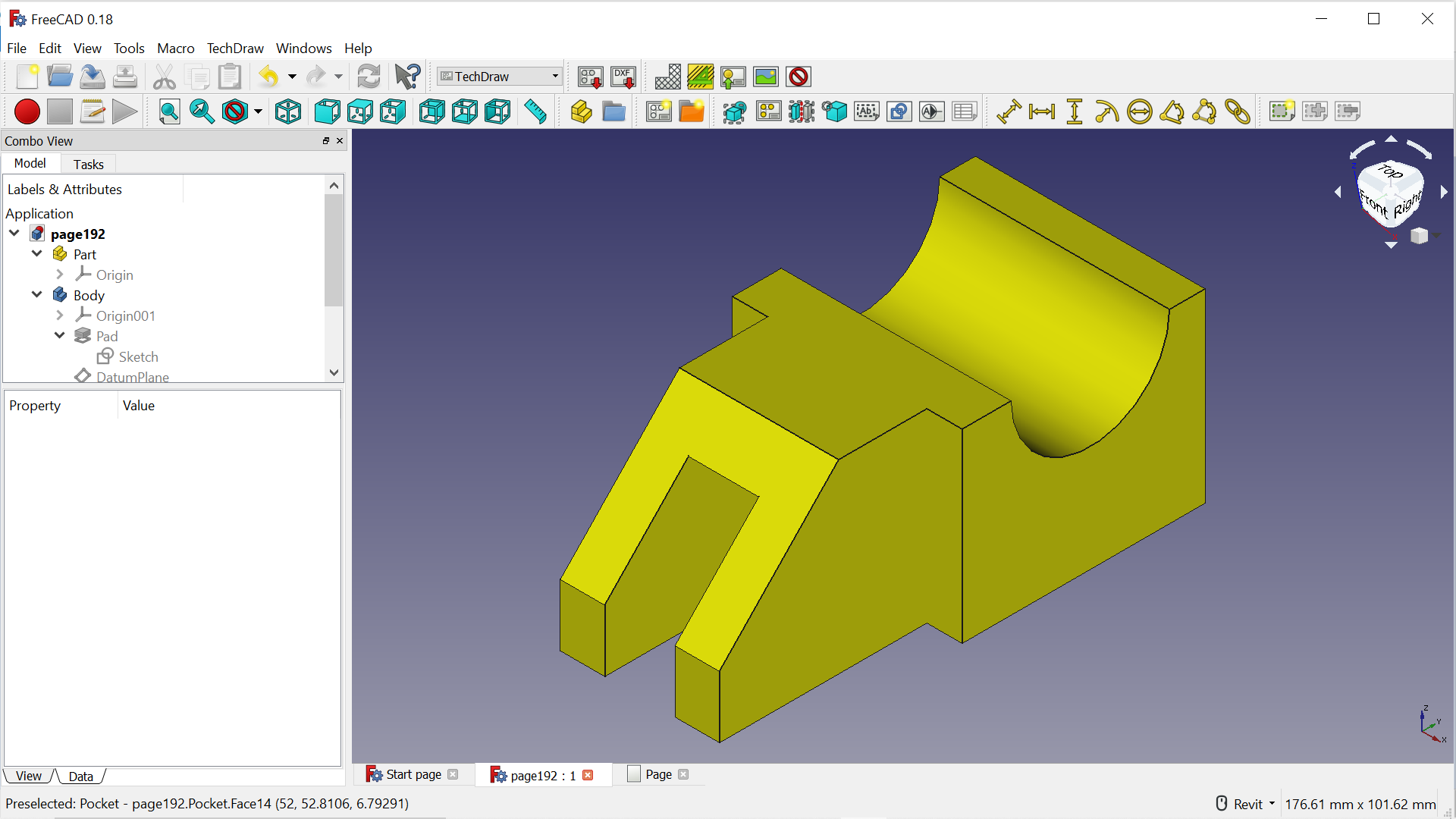

ผมได้นำโปรแกรม FreeCAD มาช่วยใช้ในการเฉลยหรือทำเป็นแบบตัวอย่างให้นักเรียนที่ยังไม่เข้าใจได้มีความเข้าใจมากยิ่งขี้นในการมองภาพฉายทั้ง 3 ด้าน
แต่สิ่งที่ผมเฉลยมายังไม่ครบถ้วนสิ่งที่นักเรียนต้องทำเพิ่มเพื่อนำการบ้านมาส่งผม กรุณาหาสิ่งที่ผิดปกติแล้วดำเนินการทำให้ถูกต้องก่อนส่งงานทุกครั้ง

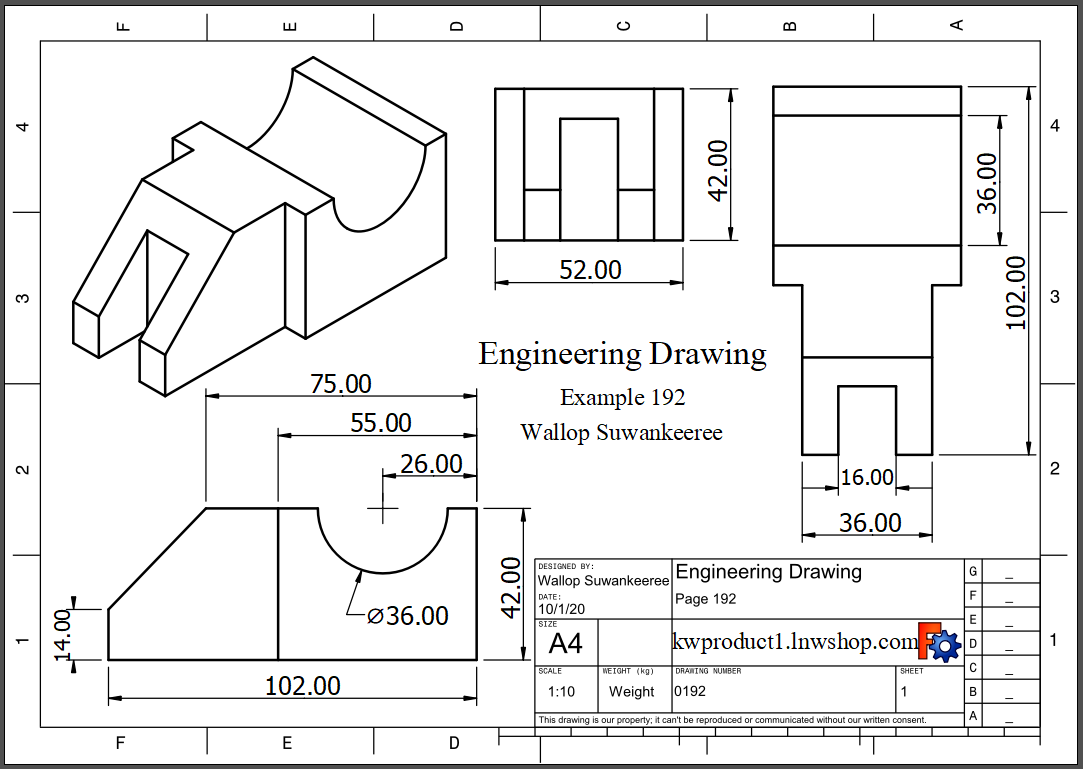

จากภาพ ไอโซเมตริก และ ภาพฉาย 3 ด้าน ที่เห็นดังภาพข้างบนนี้ ขอนำมาอธิบายขยายความเข้าใจเป็นภาพ video ดังนี้
หากภาพยังไม่ขี้นช่วย comment กลับมาแล้วผมจะดำเนินการให้ต่อไป
เพื่อเพื่อนๆและลูกศิษย์ ที่สนใจ
ขอบคุณมากครับ
จากหน้าที่ 192 ใบงานที่ 8.5 คำสั่ง จากภาพไอโซเมตริกที่กำหนดให้ จงสเกตซ์ภาพฉาย 3 ด้าน นั้น
ผมได้นำโปรแกรม FreeCAD มาช่วยใช้ในการเฉลยหรือทำเป็นแบบตัวอย่างให้นักเรียนที่ยังไม่เข้าใจได้มีความเข้าใจมากยิ่งขี้นในการมองภาพฉายทั้ง 3 ด้าน
แต่สิ่งที่ผมเฉลยมายังไม่ครบถ้วนสิ่งที่นักเรียนต้องทำเพิ่มเพื่อนำการบ้านมาส่งผม กรุณาหาสิ่งที่ผิดปกติแล้วดำเนินการทำให้ถูกต้องก่อนส่งงานทุกครั้ง
จากภาพ ไอโซเมตริก และ ภาพฉาย 3 ด้าน ที่เห็นดังภาพข้างบนนี้ ขอนำมาอธิบายขยายความเข้าใจเป็นภาพ video ดังนี้
หากภาพยังไม่ขี้นช่วย comment กลับมาแล้วผมจะดำเนินการให้ต่อไป
เพื่อเพื่อนๆและลูกศิษย์ ที่สนใจ
ขอบคุณมากครับ
